说明：

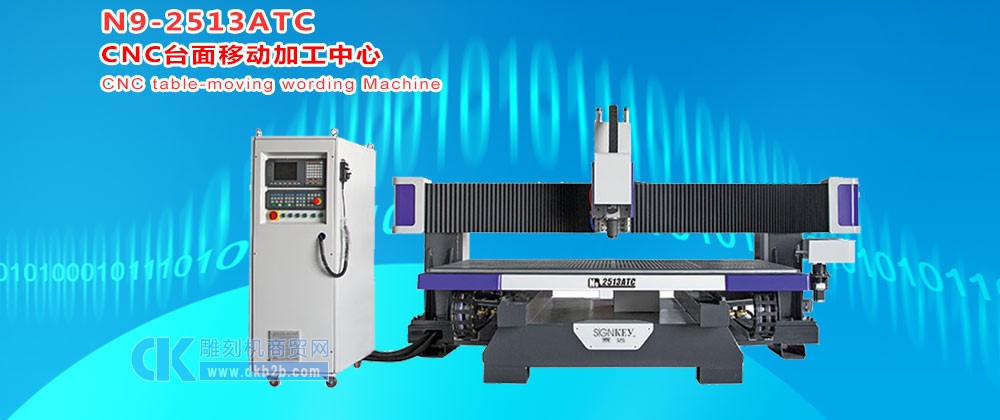

N9-2513ATC采用了高精度的平台移动方式，主要配置有国际一流的意大利Hiteco 9.5kw 风冷自动换刀主轴、旋转刀库、大功率安川交流伺服电机、德国亨利安斜齿齿轮齿条、台湾新代工控机等。这些配置具有性能先进，稳定可靠的特点。
N9-2513ATC 系列机型适用于加工高精度的亚克力水晶字、模具、橱柜门板、实木家具，以及广告标识等。
| 型号 | N9-2513ATC |
| 台面尺寸 | 1300×2500mm |
| 加工尺寸 | 1300×2500×200mm |
| 最大进料高度 | 200mm |
| 主轴电机 | 意大利Hiteco风冷9.5KW自动换刀 |
| 主轴转速 | 0-24000rpm |
| 刀库样式 | 旋转八刀位 |
| 刀柄规格 | ISO 30 ,ER32 |
| 刀具直径 | Ø3.175,Ø4,Ø6,Ø8,Ø12.7 |
| 驱动电机 | 日本安川伺服 |
| 控制系统 | 台湾新代6MB |
| 机械结构 | 工业钢管箱式结构 |
| 传动系统 | X,Y-德国亨利案齿条，Z向-TBI 丝杆 |
| 导轨 | 进口直线导轨 |
| 机械精度 | <0.03mm/300mm |
| 最大速度 | 45000mm/min |
| 工作平台 | PVC真空吸附 |
| 真空泵 | 风冷7.5KW |
| 数据传输 | USB 或者网络 |
| 指令格式 | HPGL 或者标准G代码 |
| 气压要求 | 90psi/16cfm |
| 电源规格 | 380v 50-60hz |
| 机器净重 | 2000/2500kg |
| 机器外形尺寸 | 3450x2180x2100mm |
产品特点：

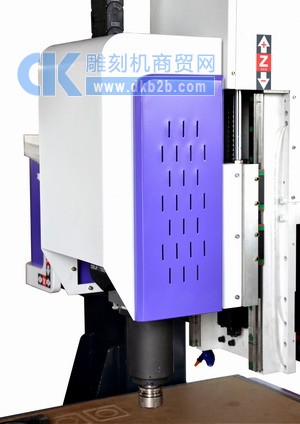

 | Hiteco 自动换刀电主轴 380v -9.5kw -24000rpm, 全部采用德国制造陶瓷轴承 |

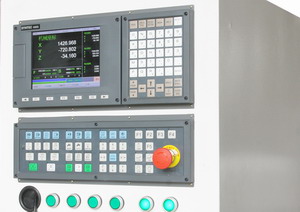

 | 台湾新代工业级数控系统，带手轮高精度定位功能； 支 持U盘热插拔、方便快捷；支持4轴伺服联动 另加一个主 轴、有断电保护功能。 |

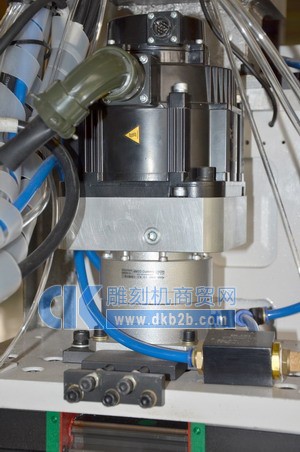

 | 日本安川交流伺服伺服驱动，采用电机与减速机直连结构， 在电机功率一定的情况下可最大限度提高扭矩。配以原装 安川驱动器，整个机构运行更平稳，速度、精度更高,稳定 可靠、免维护。 |

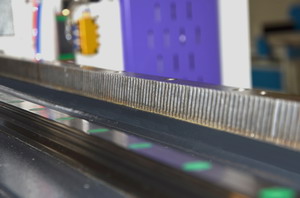

 | 我们采用德国进口高精密斜齿齿条齿轮结构， 精度更高、运行更平稳、噪音更小。 |

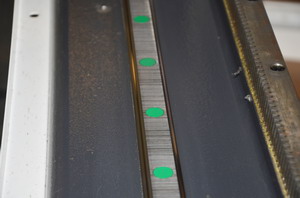

 | 台湾PMI直线方导轨，双滑块承重，具有精度高、 容许负荷大、所有方向皆具备有高刚性、润滑构 造简单、自动调心能力等优点。 |

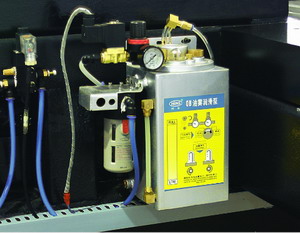

 | 按时按量对导轨，丝杆等部位进行自动加注润 滑油，具有经济、高效、省时省力等特点。 |
 | 雾化器：用于冷却、润滑，可有效保护刀具和 提高工件加工面光洁度。 |

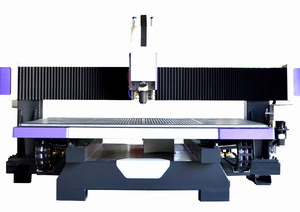

 | 机身：机身由工业钢管焊接而成，经过退火 工艺来消除机械内应力,然后由龙门加工中心 将各个安装面铣平，从而保证良好的安装精度. |
